La serie QUAD se caracteriza por una contrucción robusta, y cuenta con una técnica especial innovada en nuestra empresa en la cual acorazamos las cuchillas para darle una resistencia mucho mayor a lo que hay en el mercado.
La motorización y velocidad de rotación de los ejes son adaptadas individualmente a sus necesidades. Además, la Serie QUAD puede ser ampliada con un filtro granulador, con el cuál alcanzamos los nuevos estándares de tituración P3 y P4.
La serie QUAD es utilizada tanto en la destrucción de documentos confidenciales, como en la trituración de Neumáticos fuera de uso, pasando por la trituración de RAEE´s o incluso contenedores IBC completamente llenos.
El modelo QUAD II además está provisto de una membrana la cual protege a la máquina contra elementos no deseados durante el proceso.
Característica especial del quad:
El Quad se caracteriza por la tecnología de 4 ejes. Los ejes de las cuchillas siempre transportan el material hacia el centro del mecanismo de corte. Además, puede equiparse con un tamiz perforado, que determina el tamaño de las fracciones. Las fracciones demasiado grandes también se devuelven a los ejes de corte principales a través de los ejes auxiliares.
Potencia motriz: 2 x 55 kW
Apertura del mecanismo de corte: 1200 x 1255 mm
Número de bloques de corte: 4
Velocidad del eje principal 5 – 35 /min
Accionamiento directo: sí
Peso: 16800 kg
Potencia motriz: 200
Apertura de la cortadora: 1700 x 1680 mm
Número de bloques de corte: 4
Velocidad del eje principal 5 – 35 /min
Accionamiento directo: sí
Atributo hidráulico: opcional
Peso 25000 kg
Para la trituración con pares elevados y bajas velocidades, las cizallas de rotor lento de los modelos Artech RS 85 – RS 140 se utilizan en diversas aplicaciones como trituradoras extremadamente fiables y robustas, pero sin excepción como unidades de 2 ejes.
Para armonizar el tamaño del material cortado a partir de esto, el material debe ser alimentado de nuevo a la trituradora mediante una tecnología de separación posterior (flujo de retorno) o ser triturado en otros pasos (triturador/granulador secundario).
La QUAD II está diseñada como una máquina de 4 ejes para lograr el tamaño deseado del cultivo en una sola operación, independientemente del tamaño de la entrada.
Los ejes superiores alimentan el material de entrada a los ejes inferiores. El principal rendimiento de trituración tiene lugar dentro del par de ejes inferior, el material que no se tritura lo suficientemente fino se devuelve a lo largo de la criba a través de los ejes superiores a los ejes de corte.
La entrada de esta máquina, gracias a su gran anchura sobre 4 ejes, no requiere ningún prensado adicional incluso con los objetos más voluminosos
Cada eje tiene su propio accionamiento mecánico independiente. Esto significa que se puede crear una amplia gama de conceptos de movimiento y carga en el sistema de control de la máquina para hacer frente incluso al material de corte más difícil.
La apertura del mecanismo de corte de la serie QUAD II x 1700 es cuadrada, es decir, 1700 mm x 1700 mm. El modelo QUAD 2300 tiene una apertura de longitud x anchura = 2300 mm x 1700 mm.
En el diseño de la QUAD II se ha hecho especial hincapié en el uso de componentes de la máquina de eficacia probada y en procedimientos de mantenimiento sencillos.
Los accionamientos están completamente aislados de la cámara de corte, por lo que se descarta cualquier daño en los retenes de aceite de los accionamientos causado por los residuos de corte. Para ello, se tiene en cuenta un espacio generoso para que el polvo y los recortes (así como los restos de alambre durante la trituración de los neumáticos) puedan caer después de pasar por la junta sólida del marco de corte y no sean presionados contra los retenes de aceite.

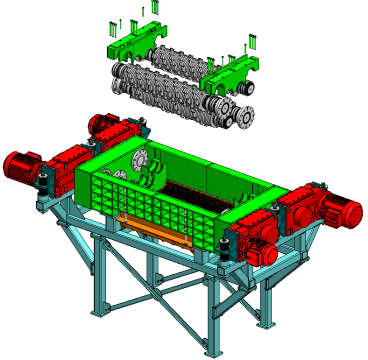

A pesar de los grandes pesos, el cambio de los ejes de corte es de lo más sencillo: los sólidos puentes del bastidor tienen un ajuste ligeramente cónico entre sí, y tras el primer aflojamiento quedan completamente libres geométricamente. No hay riesgo de que se produzcan daños indeseados debido a la fricción en seco de acero sobre acero bajo carga.
Después de aflojar los probados acoplamientos Artech, los 4 ejes pueden extraerse hacia arriba sin necesidad de realizar más trabajos de montaje en los accionamientos.
Toda la lubricación con grasa de los rodamientos se realiza a través de las partes inferiores y fijas del bastidor, es decir, tampoco es necesario el montaje de estas partes.
La pantalla de corte se bloquea mecánicamente y se empuja hidráulicamente fuera del bastidor de la máquina o se reposiciona si es necesario. Se puede sacar fácilmente a la izquierda o a la derecha en las orejas del apilador existentes.
Por supuesto, la máquina también puede funcionar sin criba.
Convencidos de la fiabilidad de los accionamientos flexibles a la torsión, también se han adoptado aquí elementos de fijación probados de la gama Artech.
Para hacer frente a la amplia gama de aplicaciones de trituración, el accionamiento de la máquina se puede dimensionar individualmente (en la mayoría de los casos por pares) para cada eje en términos de potencia, par, velocidad y factor de seguridad de la caja de cambios.

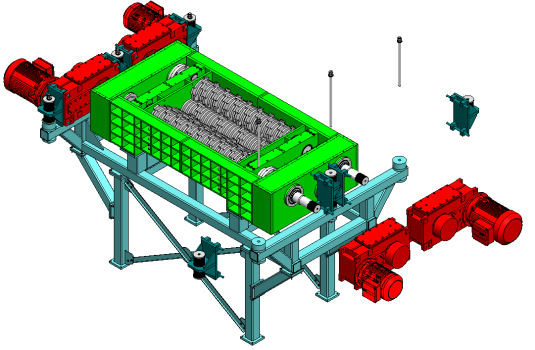

El accionamiento puede realizarse de forma hidráulica o eléctrica. El factor decisivo para este diseño es el comportamiento de funcionamiento esperado en términos de velocidad y variación del par de torsión debido al material que se corta. Los distintos accionamientos de la serie de modelos “Electric Drive” pueden seleccionarse por los distintos tamaños de la serie de reductores Siemens/Flender. Con los tamaños H3KH 10-15, se dispone de un par de giro posible de aproximadamente 60.000 Nm – 150.000 Nm por eje con una potencia instalada de 75kW-130 kW por eje.

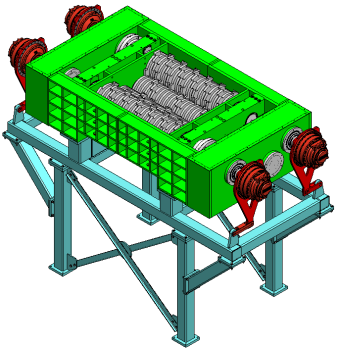

Los accionamientos de la serie de modelos “accionamiento hidráulico” son implementados por motores de alto par de la marca Bosch Rexroth / Hägglunds, serie CA 140-240 con pares máximos en el eje de 120.000 Nm.
Todas las cuchillas de corte están fabricadas con material de alta resistencia y grano fino, y se caracterizan por un núcleo dúctil y resistente a los impactos.
Estos cuchillos se doblan en lugar de romperse. Los bordes de las cuchillas de corte están soldados con acero para herramientas altamente dopado. Este blindaje de los bordes puede repetirse un número ilimitado de veces. La elección de la aleación de soldadura depende del material de corte previsto. Hay disponibles anchos de hoja a partir de 40 mm.
Los ejes de las unidades de cuchillas premontadas están pretensados axialmente, las cuchillas están montadas hidráulicamente con varios cientos de toneladas a favor de una resistencia significativamente mayor contra la desviación de los ejes. El momento de resistencia a la flexión casi se triplica en comparación con un eje no tensado.
El rodamiento de los ejes está excluido de la tensión axial del mecanismo de la cuchilla.
El poder de la destrucción de documentos.
La seguridad y la protección de los datos son las principales prioridades cuando se trata de la destrucción de documentos. Los datos sensibles de la empresa y los datos personales deben ser tratados profesionalmente por las empresas de acuerdo con la Ley de Protección de Datos alemana. Se debe disponer del Art. 28 del GDPR de la UE.
Con la Quad 990 puede almacenar archivos con clase de protección 3 hasta el nivel de seguridad P-4 según el código de seguridad alemán. Ley Federal de Protección de Datos (BDSG) DIN 66399.
Potencia motriz: 55 kW
Apertura del mecanismo de corte: 990 x 1000 mm
Número de bloques de corte: 4
Velocidad del eje principal: 1/min 5 – 35
Accionamiento directo: sí
Tribuna hidráulica: no
Peso: 4400 kg
